Projektet avsåg utförande av potentialutjämning i Kvarnholmen, Nacka, Stockholms län. Uppdraget omfattade både huvud- och kompletterande potentialutjämning i en befintlig fastighet med teknikrum, våtutrymmen och gemensamma installationer. Vi inledde med inventering av ledande delar och genomgång av ritningsunderlag, följt av val av anslutningspunkter med hänsyn till kortast möjliga ledarsträckor och god åtkomlighet. Samordning skedde med drift för att planera tillfälliga avbrott och fria arbetsytor.

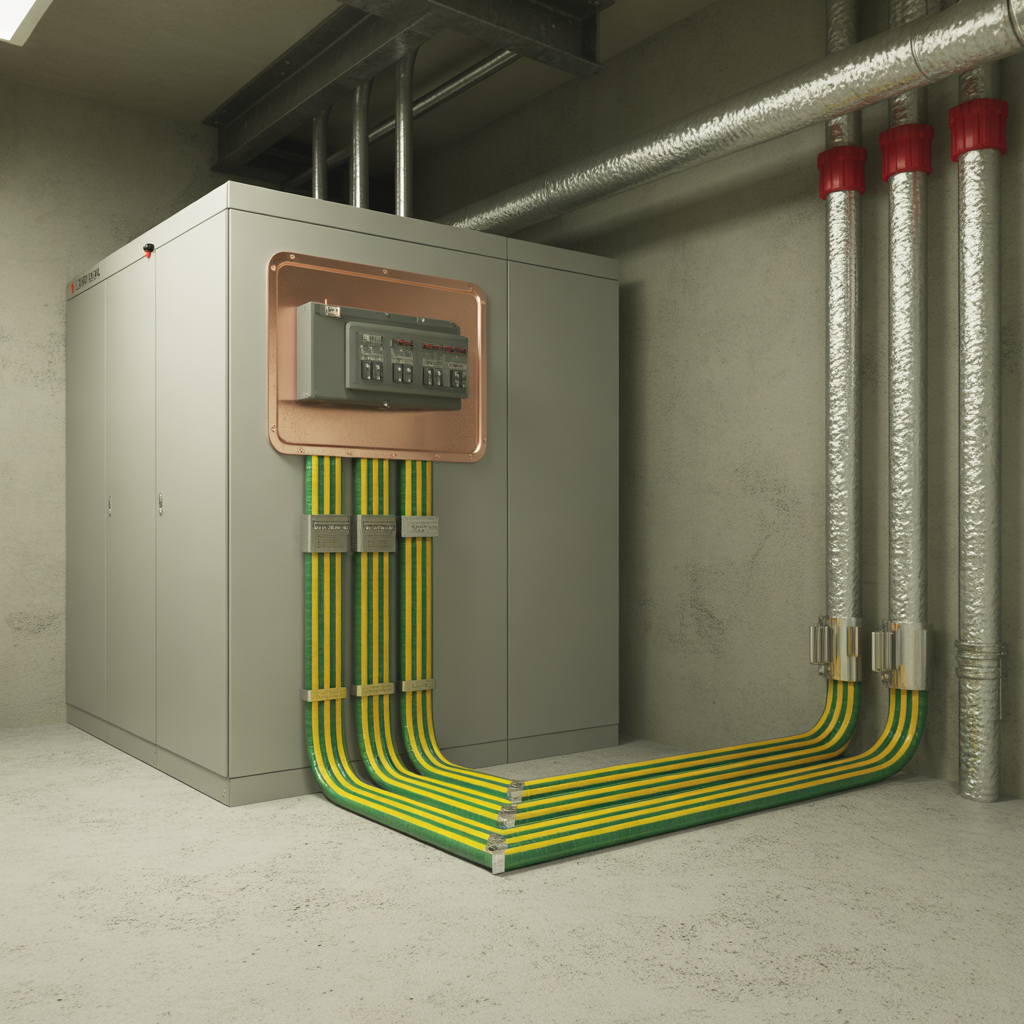

En kapslad huvudjordningsskena av koppar monterades nära huvudcentralen och anslöts till anläggningens PE-skena. Skyddsutjämningsledare i gröngul, halogenfri koppar dimensionerades utifrån förläggningssätt och miljö; 6–10 mm² användes för huvudutjämningen medan kompletterande utjämning utfördes med 4–6 mm². Metalliska rörsystem för vatten, värme och sprinkler bands med korrosionsbeständiga klämmor, och ventilationskanaler i fläktrum försågs med särskilda anslutningspunkter. I fuktutsatta utrymmen rengjordes rör till blank metall vid klämställen och ledande kontaktpasta användes för stabil, långsiktig förbindelse mellan olika material. Genomföringar i brandcellsgränser återtätades med godkända brandmassor enligt gällande klass. För att minska störningar och potentialskillnader hölls ledarsträckor raka och korta samt drogs parallellt med befintliga skyddsledare där det var lämpligt. Fästdon och klämmor valdes i rostfritt i utsatta lägen med hög luftfuktighet, och märkning skedde med beständig etikettering vid skena och anslutna objekt.
Kvalitetssäkringen följde vårt egenkontrollprogram och Elinstallationsreglerna. Kontinuitet i skyddsutjämningen verifierades med lågohmmätning från huvudjordningsskena till samtliga anslutna ledande delar, och mätvärden dokumenterades i protokoll. Märkströmstest av mätutrustning utfördes före och efter mätning för att säkerställa spårbarhet. Spänningslöshetskontroll och lås- och märkrutiner användes vid alla ingrepp i närheten av spänningssatta delar. Efter visuell besiktning av alla förband, momentdragning av skruvförband samt kontroll av brandtätningar upprättades relationshandlingar, uppdaterad jordningsplan och fotodokumentation. Anläggningsägaren fick en genomgång på plats om skenans uppbyggnad, expansionsmöjligheter och hur framtida installationer ska anslutas för att bevara funktionen.
