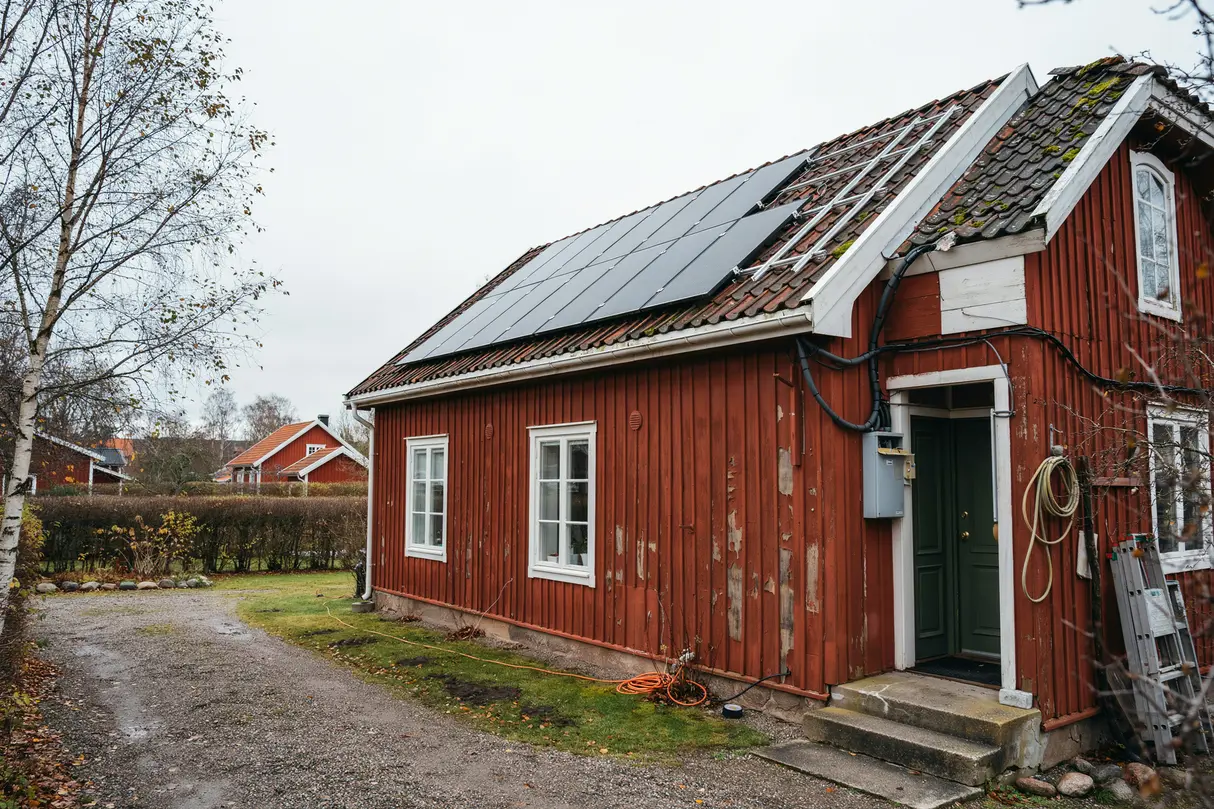

Solcellsinstallation på en villa börjar i elcentralen, inte på taket. Innan paneler, växelriktare och kabeldragning planeras behöver du kontrollera huvudsäkring, plats i centralen och om den befintliga anläggningen klarar en ny produktionskälla utan ombyggnad.
Elcentralen avgör om anläggningen kan kopplas in utan större ombyggnad
Elcentralen måste ha tillräckligt med plats för nya skydd och rätt uppbyggnad för att en solcellsanläggning ska kunna anslutas säkert. I praktiken brukar elektrikern kontrollera om det finns lediga moduler på DIN-skena för dvärgbrytare, lastfrånskiljare, överspänningsskydd och ibland jordfelsbrytare beroende på hur anläggningen projekteras. En äldre central med diazedsäkringar kan fungera, men den saknar ofta utrymme och tydlig märkning för nya grupper. Finns det blandade fabrikat, trånga kabelinföringar eller missfärgade anslutningar bör det åtgärdas innan solcellerna kopplas in. Elsäkerhetsverket kräver att elinstallationsarbete utförs korrekt och att anläggningen är säker både vid drift och frånkoppling.
💡 Tre saker att kontrollera innan projektering
- Räkna lediga moduler i elcentralen och kontrollera om kapslingen har plats för fler apparater.
- Be om kontroll av huvudsäkringens storlek och servisens begränsningar innan växelriktare väljs.
- Kontrollera om överspänningsskydd redan finns på AC-sidan eller behöver kompletteras.
Huvudsäkringen styr hur mycket solel som kan matas in utan att skydd och abonnemang blir fel dimensionerade
Huvudsäkringen påverkar både hur anläggningen dimensioneras och hur elcentralen ska byggas om. En villa med låg säkringsstorlek kan få problem om växelriktaren dimensioneras utan hänsyn till samtidighet mellan egen förbrukning och produktion. Elektrikern behöver därför räkna på anslutningspunkten, fasbalans och hur stor ström som kan uppstå i centralens samlingsskenor. Det gäller särskilt i trefasanläggningar där växelriktaren ska fördela effekten jämnt mellan faserna. Om servisledning, mätarskåp eller central är äldre kan flaskhalsen sitta där i stället för i takets tillgängliga yta. En genomgång före installation minskar risken för sena ändringar, extra arbete och omprojektering.
Vanliga fallgropar vid solcellsinstallation sitter ofta i kabelvägar, frånskiljning och dokumentation
Många missar uppstår mellan tak och teknikrum. DC-kablar från panelerna ska dras skyddat, fästas korrekt och hållas borta från skarpa plåtkanter, varma ytor och områden där vatten kan stå kvar. Genomföringar i yttertak måste tätas med rätt detaljlösningar för taktäckningen, och kablar som går genom brandcellsgränser behöver rätt brandtätning. Växelriktaren kräver dessutom fri luft runt kapslingen för kylning, ofta enligt tillverkarens minimiavstånd ovanför och på sidorna. Frånskiljning ska vara tydlig, märkning ska finnas i central och vid produktionsutrustning, och dokumentationen ska visa schema, skydd, kabeltyper och placering av brytare. Utan den dokumentationen blir framtida felsökning svårare och arbete på anläggningen mindre säkert.
Det här ska finnas med i kontrollen före driftsättning
Före driftsättning ska anläggningen vara provad, märkt och dokumenterad så att en annan elektriker kan förstå uppbyggnaden direkt i centralen. Det innebär normalt kontroll av polaritet på DC-sidan, skyddsledarkontinuitet, isolation där det är relevant, funktion på frånskiljare samt verifiering av att växelriktaren är rätt inställd för nätanslutning. Det ska också framgå vilken grupp som matar växelriktaren, var brytpunkter finns och hur produktionskällan kopplas bort vid service eller räddningsinsats.
Checklista före installation
- ✓ Kontrollera att företaget som anlitas för elarbetet finns registrerat hos Elsäkerhetsverket för rätt verksamhetstyp.
- ✓ Be om en genomgång av elcentral, mätarskåp, huvudsäkring och planerad inkopplingspunkt innan montage startar.
- ✓ Säkerställ att offert och relationshandlingar beskriver växelriktare, skydd, kabelvägar, märkning och frånskiljning.
Så jämför du underlaget inför en solcellsinstallation
Det bästa underlaget innehåller mer än panelantal och toppeffekt. Titta efter hur elektrikern beskriver anslutningen mot elcentralen, vilka skydd som ingår på AC- och DC-sidan och om växelriktarens placering är motiverad med ventilation, serviceåtkomst och kabeldragning. Finns ingen tydlig beskrivning av dessa delar är det svårt att veta vad som faktiskt levereras.
Kontrollera också om takarbeten, håltagning, tätningar och återställning är specificerade var för sig. För villor kan ROT vara relevant för arbetskostnaden, men avdraget ändrar inte kravet på tydlig offert, egenkontroller och fullständig dokumentation efter avslutat arbete. Be alltid om uppgifter om märkning, enlinjeschema och hur anläggningen ska stängas av vid service.
- ✓ Elcentralens kapacitet ska vara bedömd innan material beställs
- ✓ Huvudsäkring och fasfördelning ska framgå i planeringen
- ✓ Skydd som överspänningsskydd och frånskiljare ska vara namngivna
- ✓ Kabelvägar genom tak och vägg ska beskrivas konkret
- ✓ Dokumentation efter färdig installation ska ingå skriftligt
Behöver du hjälp med solcellsinstallation på villan?
Beskriv anläggningen och vad som behöver kontrolleras i formuläret här intill om du vill få hjälp vidare med planering, elcentral och inkoppling.
Kontakta en elfirma i Stockholm!
Sammanfattning
En lyckad solcellsinstallation avgörs ofta av sådant som inte syns från gatan, framför allt elcentralens skick, huvudsäkringens nivå och hur skydden byggs upp runt växelriktaren. När kontrollen görs i rätt ordning, med tydlig dokumentation och krav enligt Elsäkerhetsverket, minskar risken för ombyggnader och vanliga fel vid driftsättning.
